توپولوژی شبکه چیست؟ معرفی انواع توپولوژیهای شبکه و کاربرد آنها
وقتی صحبت از طراحی یک شبکه کامپیوتری میشود، اولین چیزی که باید مشخص شود «چیدمان و نحوه اتصال اجزا» است. این همان چیزی است که به آن توپولوژی شبکه (Network Topology) گفته میشود. توپولوژی، نقشهای است که تعیین میکند کامپیوترها، روترها، سوئیچها و سایر تجهیزات شبکه چگونه کنار هم قرار بگیرند و دادهها از چه مسیری جریان پیدا کنند.
در ظاهر شاید نوع چیدمان خیلی مهم به نظر نرسد، اما انتخاب توپولوژی مناسب میتواند هزینههای ساخت شبکه، میزان پایداری، عملکرد و حتی امنیت آن را تحت تأثیر قرار دهد. در ادامه، ابتدا مفهوم توپولوژی را دقیقتر بررسی میکنیم و سپس انواع مدلهای متداول آن را همراه با مزایا، معایب و کاربردهای واقعی توضیح میدهیم.
چرا توپولوژی شبکه اهمیت دارد؟
طراحی اصولی یک شبکه درست مانند ساختن یک ساختمان است. همانطور که استحکام سازه به نوع اسکلتبندی وابسته است، شبکه نیز برای عملکرد صحیح به یک ساختار مناسب نیاز دارد. توپولوژی شبکه اهمیت زیادی دارد زیرا:
- بر عملکرد شبکه اثر مستقیم دارد: برخی توپولوژیها سرعت را افزایش میدهند و برخی دیگر بیشتر روی پایداری تمرکز دارند.
- نیاز به نگهداری را تعیین میکند: تعمیر یا عیبیابی در برخی توپولوژیها سادهتر است.
- بر هزینهها تأثیرگذار است: نوع چیدمان میتواند تعداد کابلها یا تجهیزات موردنیاز را کاهش یا افزایش دهد.
- قابلیت توسعه شبکه را مشخص میکند: اضافه کردن سیستمهای جدید در توپولوژیهای مختلف آسان یا دشوار است.
با شناخت انواع توپولوژیها میتوان برای هر سازمان یا پروژه، بهترین گزینه را انتخاب کرد.
دستهبندی کلی توپولوژی شبکه
به طور کلی توپولوژی شبکه به دو شکل بررسی میشود:
۱. توپولوژی فیزیکی
این نوع توپولوژی بیان میکند تجهیزات شبکه از نظر فیزیکی چگونه و در چه موقعیتی قرار گرفتهاند. مثلاً کابلها چگونه کشیده شدهاند یا دستگاهها چه ارتباطی با یکدیگر دارند.
۲. توپولوژی منطقی
در توپولوژی منطقی، تمرکز روی نحوه انتقال دادهها و مسیرهایی است که بستههای اطلاعاتی در آن تردد میکنند. ممکن است توپولوژی فیزیکی و منطقی مشابه نباشند.
هردو مفهوم برای راهاندازی یک شبکه پایدار لازماند و معمولاً کنار هم بررسی میشوند.

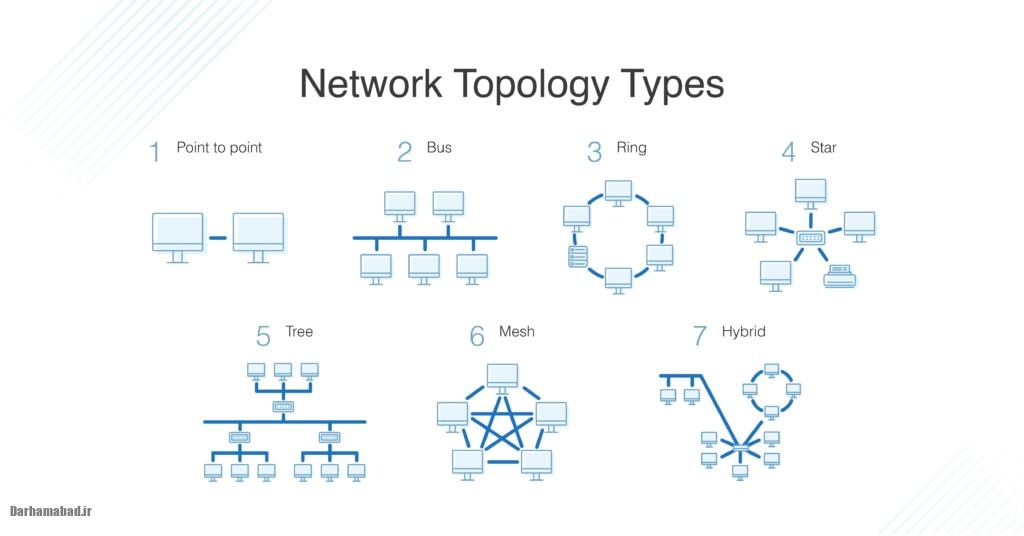

انواع توپولوژیهای شبکه کامپیوتری
در ادامه، رایجترین و مهمترین توپولوژیهای شبکه را بررسی میکنیم. ترتیب لیست از سادهترین مدل تا پیشرفتهترین نوع انتخاب شده است.
توپولوژی خطی یا باس (Bus Topology)
در توپولوژی باس، تمام دستگاهها به وسیله یک کابل اصلی یا «باس» به یکدیگر متصل میشوند. این مدل از قدیمیترین توپولوژیهاست و زمانی بسیار مورد استفاده قرار میگرفت.
مزایا
- هزینه پایین به دلیل مصرف کم کابل
- راهاندازی ساده و سریع
- مناسب برای شبکههای کوچک
معایب
- یک نقطه خرابی دارد؛ یعنی اگر کابل اصلی قطع شود، کل شبکه از کار میافتد
- سرعت انتقال داده در صورت افزایش کاربران کاهش مییابد
- عیبیابی در آن نسبتاً دشوار است
کاربرد
امروزه کمتر استفاده میشود، اما برای شبکههای کوچک و موقت همچنان گزینهای قابل قبول است.
توپولوژی ستارهای (Star Topology)
در این توپولوژی، همه دستگاهها به یک نقطه مرکزی مثل یک سوئیچ یا هاب وصل میشوند. این مدل در شبکههای مدرن بیشترین استفاده را دارد.
مزایا
- مدیریت و عیبیابی آسان
- قطع شدن اتصال یک دستگاه مشکل جدی ایجاد نمیکند
- امکان توسعه راحت شبکه
معایب
- وابستگی کامل به نقطه مرکزی
- مصرف کابل بیشتر نسبت به مدل باس
کاربرد
دفاتر اداری، شرکتها، شبکههای خانگی و اکثر شبکههای LAN امروزی.
توپولوژی حلقهای (Ring Topology)
در توپولوژی حلقهای، هر دستگاه به دو دستگاه دیگر متصل است و شکل کلی شبکه شبیه یک حلقه بسته است. دادهها معمولاً در یک جهت حرکت میکنند.
مزایا
- سرعت قابل پیشبینی حتی با افزایش تعداد کاربران
- نیاز به سختافزار کمتر نسبت به مدل ستارهای
معایب
- خرابی یک دستگاه میتواند عملکرد کل شبکه را مختل کند
- عملیات نگهداری دشوارتر است
کاربرد
در گذشته در شبکههای LAN رایج بود، اما امروز بیشتر در شبکههای تخصصی و خاص استفاده میشود.
توپولوژی مش (Mesh Topology)
در توپولوژی مش، هر دستگاه میتواند مستقیماً با سایر دستگاهها ارتباط داشته باشد. این مدل یکی از پایدارترین ساختارهای شبکه محسوب میشود.
مزایا
- پایداری بسیار بالا
- عدم وجود نقطه ضعف واحد
- امنیت بیشتر به دلیل مسیرهای متعدد
معایب
- هزینه بسیار بالا
- پیادهسازی پیچیده
- نیاز به کابلکشی گسترده
کاربرد
شبکههای نظامی، ارتباطات حساس، مراکز داده و پروژههایی که نیاز به مقاومت بالا دارند.
توپولوژی ترکیبی (Hybrid Topology)
گاهی اوقات یک شبکه با ترکیب چند توپولوژی ایجاد میشود. برای مثال، یک شرکت ممکن است در بخشهای مختلف از توپولوژیهای ستارهای و مش بهصورت همزمان استفاده کند.
مزایا
- انعطافپذیری بالا
- امکان طراحی منطبق با نیازهای مختلف
- قابلیت توسعه آسان
معایب
- مدیریت دشوارتر
- هزینه بالاتر نسبت به توپولوژیهای ساده
کاربرد
سازمانها و شبکههای بزرگ با نیازهای متنوع.
توپولوژی درختی (Tree Topology)
توپولوژی درختی در واقع ترکیبی از مدل ستارهای و باس است. تجهیزات شبکه در قالب چندین شاخه قرار میگیرند که هرکدام شبکه ستارهای کوچکی را تشکیل میدهد.
مزایا
- مدیریت ساختارمند
- مناسب شبکههای گسترده
- امکان جداسازی بهتر بخشها
معایب
- شکنندگی بیشتر در بخشهای اصلی
- هزینه بالاتر نسبت به مدلهای ساده
کاربرد
شبکههای دانشگاهی، اداری و مجموعههایی که دارای بخشهای متعدد هستند.
کدام توپولوژی برای کسبوکار شما مناسبتر است؟
انتخاب توپولوژی صحیح به عوامل مختلفی بستگی دارد، از جمله:
- تعداد کاربران
- بودجه
- سطح موردنیاز از پایداری و امنیت
- نوع فعالیت شبکه (دادهمحور، صوتی، ویدئویی، و …)
- امکان توسعه در آینده
به طور کلی:
- برای شبکههای کوچک، ستارهای بهترین گزینه است.
- برای پروژههای حساس، مش انتخاب ایدهآل محسوب میشود.
- برای ساختارهای بزرگ، ترکیبی یا درختی انتخابهای مناسبیاند.
عوامل مؤثر بر انتخاب توپولوژی شبکه
در هنگام طراحی شبکه علاوه بر نوع توپولوژی باید عوامل زیر نیز در نظر گرفته شوند:
- هزینه کابلکشی و تجهیزات: برخی ساختارها به کابل و دستگاه بیشتری نیاز دارند.
- سطح تحمل خرابی: آیا قطع شدن یک گره نباید هیچ تأثیری بگذارد؟
- نیاز به پهنای باند بالا: برخی توپولوژیها در ترافیک زیاد بهتر عمل میکنند.
- میزان پیچیدگی پشتیبانی: آیا تیم پشتیبانی امکانات مدیریت شبکه پیشرفته را دارد؟
- هدف نهایی شبکه: مثلاً شبکههای دوربین مدار بسته، نیازهای متفاوتی نسبت به شبکههای VoIP دارند.
جمعبندی
توپولوژی شبکه بیشتر از یک اصطلاح فنی است؛ این مفهوم نقش نقشه راه شبکه را ایفا میکند و تعیین میکند دستگاهها چگونه با هم ارتباط برقرار کنند. انتخاب درست توپولوژی علاوه بر افزایش کارایی و امنیت شبکه، هزینهها را نیز کاهش میدهد و امکان توسعه سادهتر را فراهم میکند.
در این مقاله از درهم آباد انواع محبوب توپولوژیها شامل باس، ستارهای، حلقهای، مش، درختی و ترکیبی معرفی شدند و مزایا، معایب و کاربردهای آنها بررسی شد. حالا با شناخت بهتر ساختارهای مختلف میتوانید برای پروژههای کوچک یا حتی شبکههای سازمانی گسترده، انتخاب دقیقتری داشته باشید.
